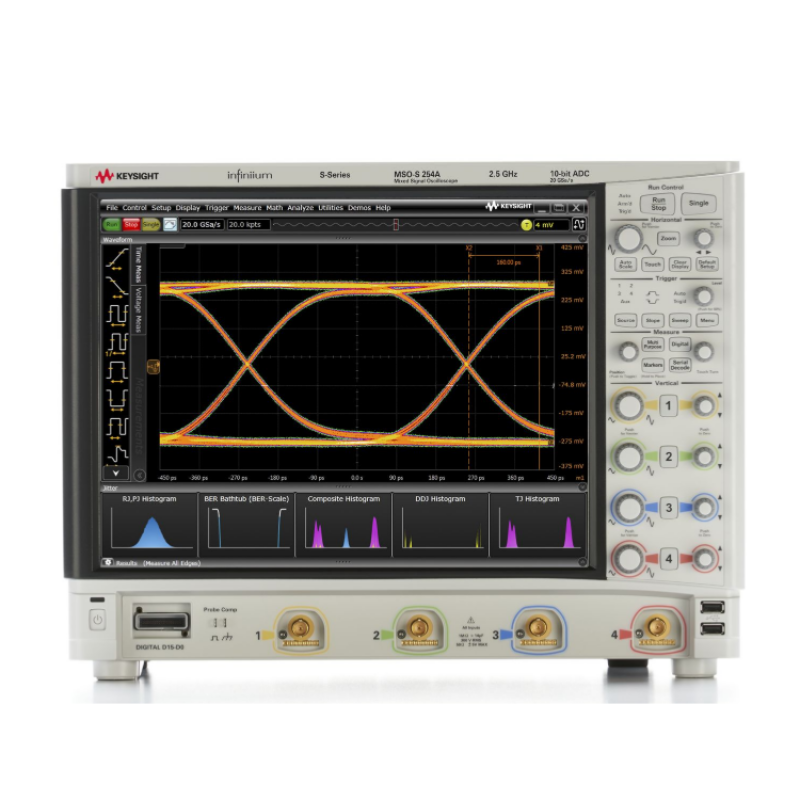

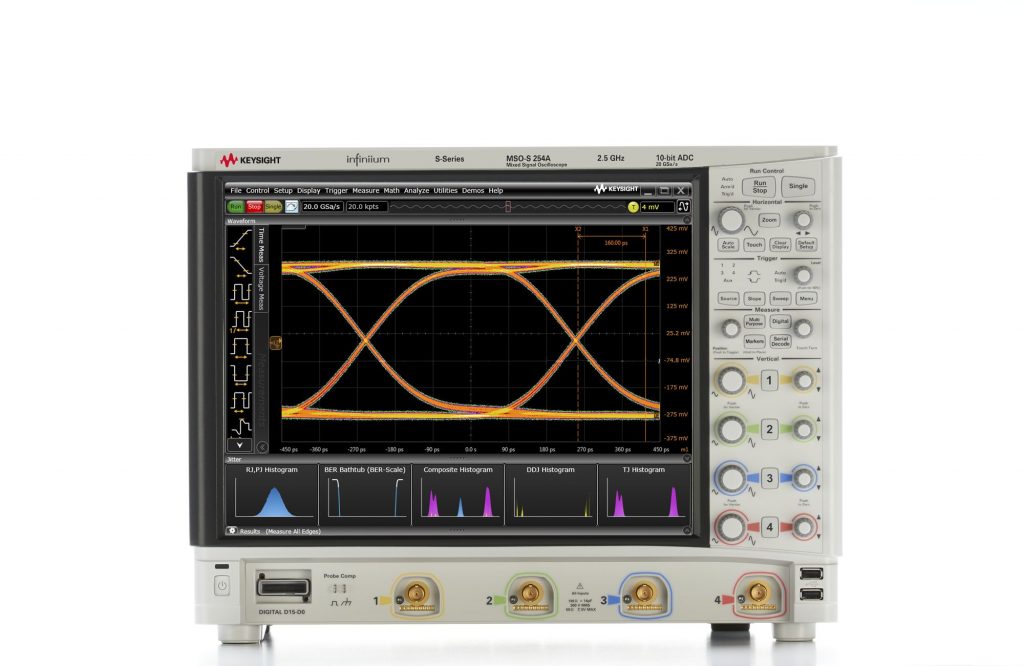

- 产品描述
- 选件
主要特性和功能
- 2.5 GHz 带宽（可升级）
- 4 个模拟通道和 16 个数字通道
- 高达 20 GSa/s 的采样率和每通道标配的 50 Mpts 存储器可以捕获更长时间的信号迹线
- 具有 7.4 位系统 ENOB 和 10 位模数转换器（ADC），可获得信号完整性
- 15 英寸多点触控电容触摸屏让示波器更容易使用，固态硬盘可以加快启动速度和提高可靠性
- 广泛的协议、一致性测试和分析软件可以改善您的测试
| 带宽 | 2.5 GHz |
|---|---|
| 带宽升级 | 提供 |
| 通道数 | 4 + 16 |
| 存储器深度 | 100 Mpts（2 通道），50 Mpts（4 通道） |
| 采样率 | 20 GSa/s（2 通道），10 GSa/s（4 通道） |
| 显示屏尺寸 | 15 英寸 |
| 波形更新速率 | 700 wfms/s |
| ADC 位数 | 10 bits |
| 本底噪声 | 50 mV/div时，650 µVrms |
| 有效位数（ENOB） | 7.4 |
| 典型上升/下降时间 | 172 ps (10-90%), 124 ps (20-80%) |
| 内置仪器（可选） | 数字通道 |
| 特定触发 | InfiniiScan 触发A-B 硬件触发 |
| 协议触发和解码 | 可选 |
| 操作系统 | Windows 7 |
校准文件
| DSOS000-A6J | 符合ANSI Z540的校准 | |
| DSOS000-1A7 | 校准+不确定性+保护带（未经认可） | |
| DSOS000-AMG | 校准+不确定性+防护带（获得认可） |
额外的内存
| DSOS000-100 | 包括100 Mpts / CH内存 | |
| DSOS000-200 | 包括200 Mpts / CH内存 | |
| DSOS000-400 | 包括400 Mpts / CH内存 |
配件
| N2902B | 机架套件-9000和S系列示波器 | |
| DSOS000-821 | 精密BNC转SMA适配器（数量2） |
分析软件应用
| DSOS001-DSA | 包括200 Mpts / CH内存和EZJIT Complete |
