- 产品描述

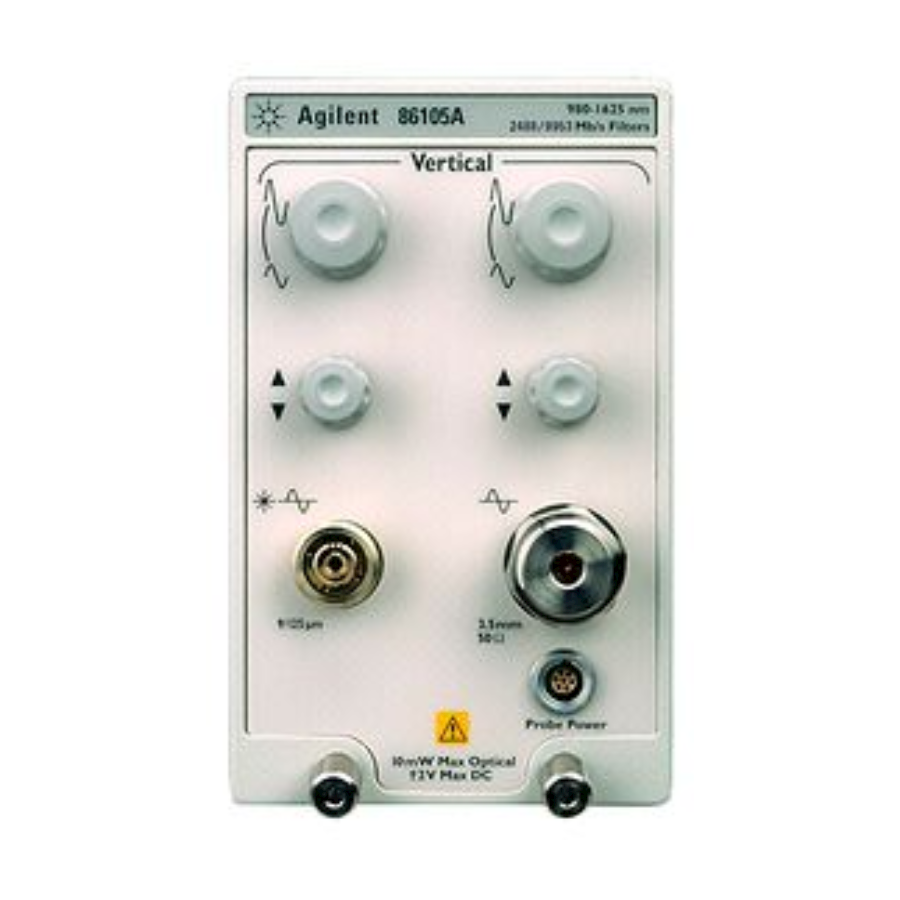

Keysight 86105A拥有两个测量通道：一个光通道和一个电通道。每个通道都有两种带宽设置可供选择。在12.4 GHz的低带宽模式下，示波器具有噪声性能；而在20 GHz模式下，示波器可为高速信号提供更高的保真度。光通道还拥有一个可切换的滤波器，用于构成经过校准的SDH/SONET参考接收机。集成光通道摒弃了在使用外部接收机时所需要的信号失真电缆和连接器，可以表征光波形，从而降低失配损耗的变化。此光通道在1310 nm和1550 nm的波长上经过校准，可显示光功率单元中接收到的光波形和信号平均功率测量结果。是德提供支持速率为155、622、2488或9953 Mb/s一致性测试的可切换滤波器。
电测量通道可用于测量支路电信号，评测收发信机测试中的接收机性能，使用是德各种外置光接收机进行的测量以及其他通用测量。
用于9/125光纤的20 GHz放大光通道
- 波长范围：1000-1600 nm
- 典型rms噪声：8 μW（12.4 GHz带宽）、15 μW（20 GHz带宽）
- 参考接收机功能（155 Mb/s、622 Mb/s、2.488 Gb/s、0.622/2.488 Gb/s或2.488/9.953 Gb/s）
使用3.5 mm阳头输入的20 GHz电通道
- 典型rms噪声：0.25 mV（12.4 GHz带宽）、0.5 mV（20 GHz带宽）
- 输入信号：± 2 Vdc
兼容性
- 86100A/B/C Infiniium DCA/DCA-J主机
