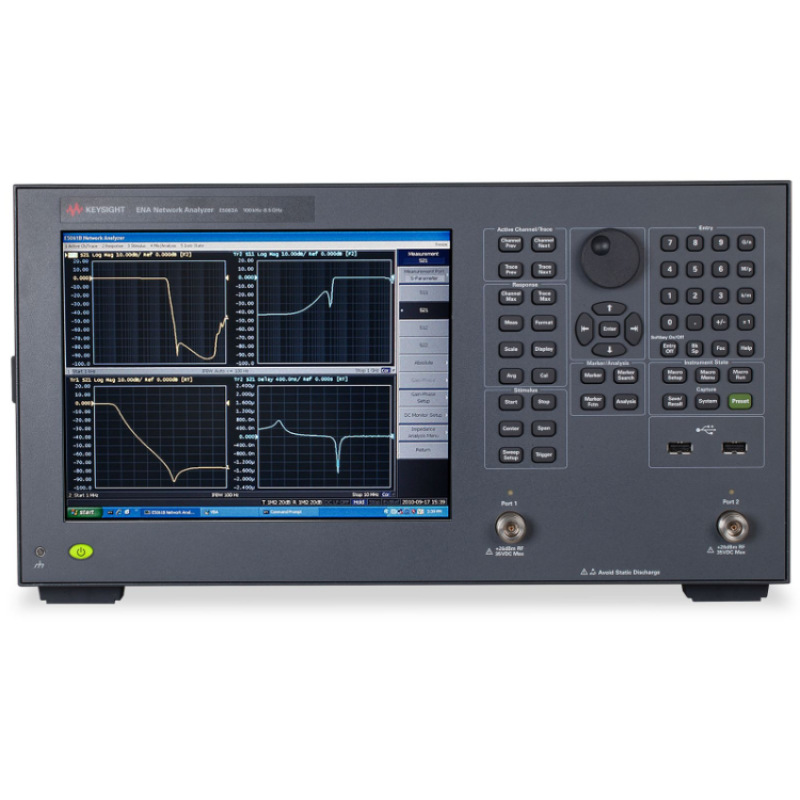

Keysight E5063A ENA矢量网络分析仪
  • Keysight E5063A ENA矢量网络分析仪
  • Keysight E5063A ENA矢量网络分析仪
  • Keysight E5063A ENA矢量网络分析仪
  • Keysight E5063A ENA矢量网络分析仪
  • 产品描述

E5063A 是低成本网络分析仪,可提供优化的性能和功能,适用于测试简单的无源器件,例如天线、电缆、滤波器和 PCB 等。E5063A 具有性价比,可满足您的商业和技术要求。它利用工业标准 ENA 系列始终如一的测量架构,能够提高生产效率和效益,满足未来需求,并可随着技术的变化进行演进。

E5063A 可对 U1810B USB 同轴 SPDT 开关进行控制。通过对 U1810B 和 E5063A 的测量序列进行编程控制,您可以构建经济多被测件测试解决方案,使用 1 台仪器测试 4 个天线的 VSWR。这样可以进一步降低您的测试成本。

配有选件 011 的 E5063A 具有图形用户界面,可用作 PCB 分析仪,为 PCB 生产测试提供时域和频域测量能力。与传统的采样示波器相比,E5063A PCB 分析仪具有更高的精度、可重复性和可再现性(R&R),支持更多种语言并具有更高的 ESD 稳定性。

E5063A ENA 系列网络分析仪主要特性和功能

  • 2 端口,50 Ω,S 参数测试仪
  • 选择适合您的测试需求和预算的频率选件,并可随时升级选件
  • 利用工业标准 ENA 系列始终如一的测量架构,提高生产效率和效益
  • 使用选件 011 增强 PCB 制造测试功能
  • 显示界面支持 6 种语言,提供英语/简体中文的功能键和嵌入式帮助手册,使操作变得更加简单

E5063A ENA 系列网络分析仪 技术指标

频率18 GHz
动态范围117 dB
输出功率0 dBm
轨迹噪声0.015 dBrms
内置端口数量2 端口
本底噪声-127 dBm
扫描速度可达 201 个点9 ms
应用S 参数回波损耗时域插入损耗/增益
元器件天线印刷电路板(PCB)滤波器
台式

适用于E5063A ENA 系列网络分析仪的软件

Keysight E5063A ENA矢量网络分析仪
  • 测量线圈或谐振器之间的无线功率传输效率
  • 通过 2D/3D 分析观察对负载阻抗的依赖性
  • 适用于无线功率传输分析的经济型解决方案
Keysight E5063A ENA矢量网络分析仪
  • 在时域中观察反射和传输响应
  • 可以利用低通或带通模式,执行 1,601 个点的测量
Keysight E5063A ENA矢量网络分析仪
  • E5063A PCB 分析仪(E5063A + 选件 011)
  • 阻抗(TDR)和回波损耗(S 参数)测量
  • 更高的精度、可重复性和可再现性(R&R)
  • 支持多种语言
  • 更可靠的 ESD 稳定性
