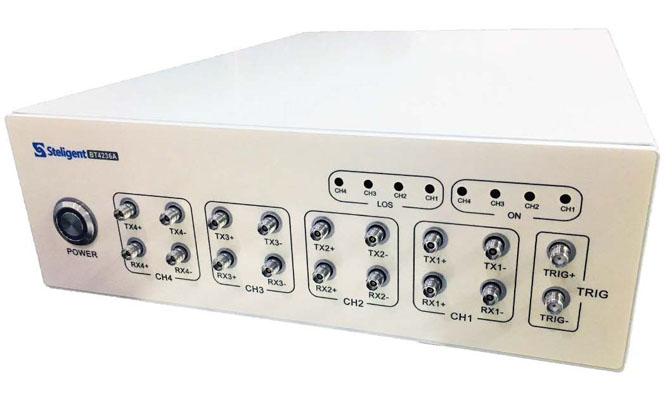

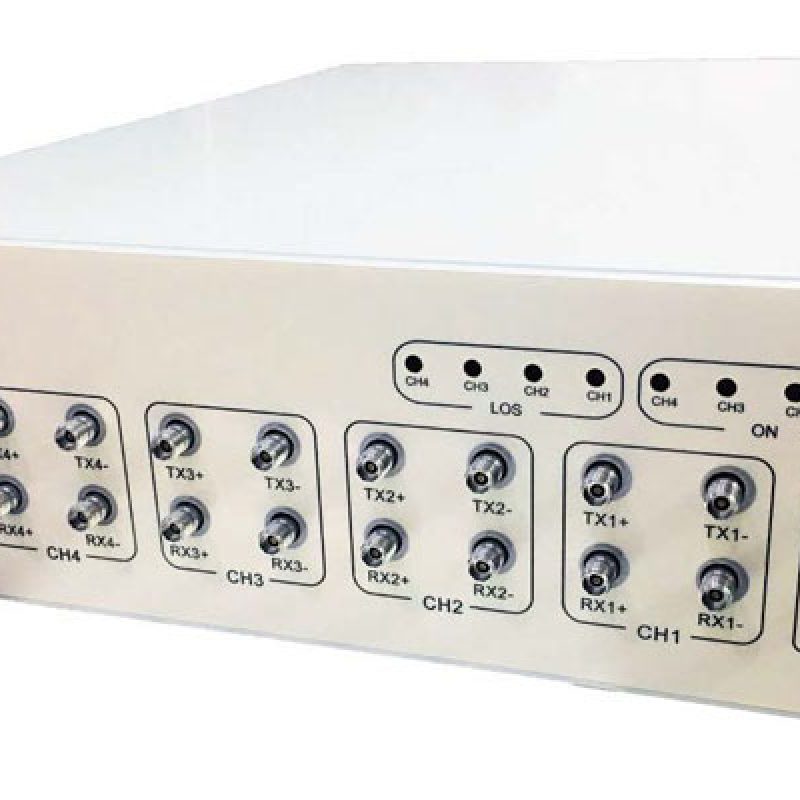

STELIGENT BT4236A 4×32 Gb/s位 错误率测试仪

STELIGENT BT4236 A是一种高性能、易于使用、4通道、性价比高、4×32 Gb/s位错误率测试仪(BERT),适用于当前100 G TOSA/ROSA组件的研发和制造环境以及现场安装。它具有充分表征串扰敏感性、背板、多车道串行数据系统的特点,是AOC和光电模块生产测试的良好工具。

误码仪BT4236A是一种多通道信号完整性测试系统,适用于手动或自动表征多通道串行数据通道或运行速度介于9.9Gb/s至32Gb/s之间的电气和光学设备(它通过可选的比特率处理所有常见的标准速度)。

BT4236A在一个紧凑的模块中集成了一个内部参考时钟、一个模式发生器、时钟恢复电路和一个BER分析仪,该模块以高达32GB/s的数据速率提供电气和光学接口。

BT4236A配有TFT触摸面板控制或USB接口。PPRBS输出速率在9.9G~32Gbps之间的NRZ光波形,可设置的数据模式为27-1,29-1、215-12123-123231-1和固定的40位用户定义模式。BERT系统由外部计算机通过USB端口控制,具有完整的软件支持、驱动程序和自动化编程指南。

BT4236A误码仪基本指标

  • 标准测量速率介于9.9Gb/s和32Gb/s之间
  • 4个输出的独立电压电平调整,参考发电机数据输出表
  • 支持所有行业PRBS模式:7、9、15、23、31
  • 半速率时钟(高速)和分割触发输出(低速)
  • 集成时钟数据恢复
  • 交换数据输入极性的能力
  • 通过ML4000机箱提供快速以太网/USB接口
  • 高信号质量、快速上升时间和低固有抖动
  • BERT可以完全编程,并支持来自其他软件的外部API调用,例如LabView、C#、VEE
  • 可重复的性能和可追溯到标准
  • 由嵌入式触摸屏GUI或通过USB接口连接的外部Windows 7 PC上运行的用户软件控制
